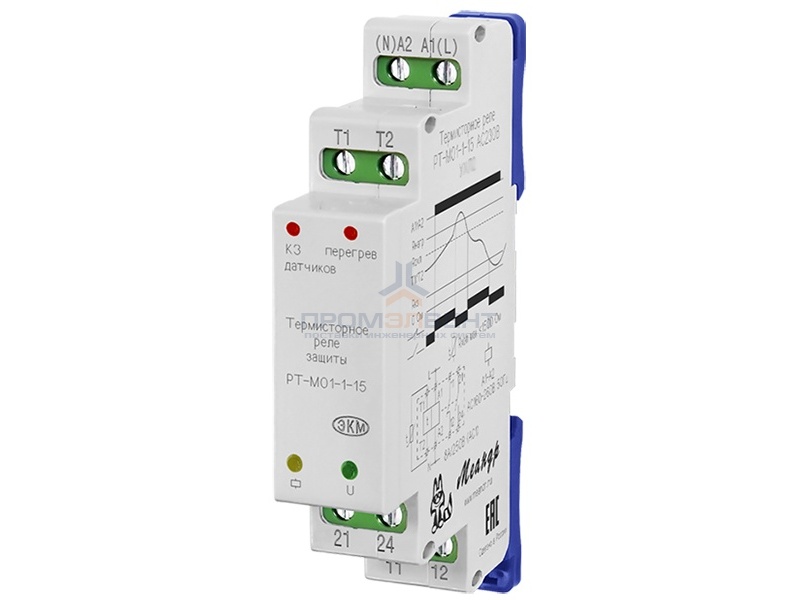

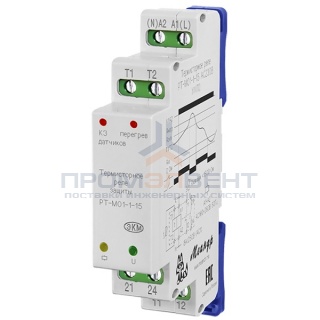

Термисторное реле защиты двигателей РТ-М01-1-15 5А 230В АС УХЛ4 на DIN-рейку

(1)

Артикул 4640016939183

Производитель: Меандр

Цена от:

1 731 руб.

Добавить в избранное

Купить

Доставка по Москве в пределах МКАД: мелкогабаритный груз от 1 000 руб., крупногабаритный груз от 2 500 руб.,
за МКАД: 1 км – 100 руб.

Полный цикл работ: подберем, спроектируем и установим оборудование

Работа с персональным менеджером

Нашли дешевле? Звоните, договоримся!

Заявки принимаются с реквизитами через почту

Условия оплаты

Предоплата
Постоплата
Частичная оплата

Способы оплаты

Безналичная оплата

Условия доставки

Доставка до адреса
Доставка до терминала ТК
Самовывоз со склада

Описание
Характеристики
Отзывы

Реле термисторное для защиты двигателя от перегрева РТ-М01-1-15 АС230В УХЛ4

Термисторное реле РТ-М01-1-15 (далее-реле) предназначено для защиты электродвигателей от перегрева при затяжных пусках или остановах, снижении напряжения в сети, перенапряжения или чрезмерной частоте включения, загрязнения каналов охлаждения обмоток и т.д. Реле подключается к терморезистивным датчикам (позисторам) встроенным в обмотки двигателя.

Входная цепь A1-A2
Номинальное напряжение питания	АС230В
Допустимое напряжения питания	АС170-270В
Потребляемая мощность, не более	2 BA
Измерительная цепь Т1-Т2
Количество термометрических датчиков в измерительной цепи	до 6 шт.
Функция контроля К3	есть
Сопротивление Rнагр. (выключение реле)	3.4 кОм ± 5%
Сопротивление Rохл. (включение реле)	2.3 кОм ± 5%
Сопротивление Rкз. при К3 температурных датчиков (реле выключается) менее	25 Ом
Минимальное сопротивление в измерительной цепи в холодном состоянии	40 Ом ± 5%
Максимальное сопротивление в измерительной цепи в холодном состоянии	1.5 кОм ± 5%
Максимальная длина проводки для распознавания К3	2х100(при 0.75мм²), 2х400(при 2.5мм²)
Время реакции, не более	0.1 c
Выходные цепи
Количество и тип контактов	1 замыкающий, 1 размыкающий
Максимальное коммутируемое напряжение	250 В
Максимальное коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1)	1250 ВА / 150 Вт
Максимальный коммутируемый ток при активной нагрузке: АС250В, 50Гц (АС1)/DC30В(DC1	5 А
Механическая износостойкость, не менее	10x10⁶циклов
Электрическая износостойкость, не менее	100000 циклов
Общие параметры
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96	IP40 / IP20
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)	УХЛ4
Диапазон рабочих температур (по исполнениям)	-25...+55°C
Диапазон температуры хранения	-40...+70°C
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)	уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)	уровень 3 (2кВ А1-А2)
Степень загрязнения в соответствии с ГОСТ 9920-89	2
Относительная влажность	до 80 % (при 25°С)
Высота над уровнем моря	до 2000 м
Рабочее положение в пространстве	произвольное
Режим работы	круглосуточный
Габаритные размеры	18 х 93 х 62 мм
Вес	0.07 кг

Входная цепь A1-A2
Номинальное напряжение питания	АС230В
Допустимое напряжения питания	АС170-270В
Потребляемая мощность, не более	2 BA
Измерительная цепь Т1-Т2
Количество термометрических датчиков в измерительной цепи	до 6 шт.
Функция контроля К3	есть
Сопротивление Rнагр. (выключение реле)	3.4 кОм ± 5%
Сопротивление Rохл. (включение реле)	2.3 кОм ± 5%
Сопротивление Rкз. при К3 температурных датчиков (реле выключается) менее	25 Ом
Минимальное сопротивление в измерительной цепи в холодном состоянии	40 Ом ± 5%
Максимальное сопротивление в измерительной цепи в холодном состоянии	1.5 кОм ± 5%
Максимальная длина проводки для распознавания К3	2х100(при 0.75мм²), 2х400(при 2.5мм²)
Время реакции, не более	0.1 c
Выходные цепи
Количество и тип контактов	1 замыкающий, 1 размыкающий
Максимальное коммутируемое напряжение	250 В
Максимальное коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1)	1250 ВА / 150 Вт
Максимальный коммутируемый ток при активной нагрузке: АС250В, 50Гц (АС1)/DC30В(DC1	5 А
Механическая износостойкость, не менее	10x10⁶циклов
Электрическая износостойкость, не менее	100000 циклов
Общие параметры
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96	IP40 / IP20
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)	УХЛ4
Диапазон рабочих температур (по исполнениям)	-25...+55°C
Диапазон температуры хранения	-40...+70°C
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)	уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)	уровень 3 (2кВ А1-А2)
Степень загрязнения в соответствии с ГОСТ 9920-89	2
Относительная влажность	до 80 % (при 25°С)
Высота над уровнем моря	до 2000 м
Рабочее положение в пространстве	произвольное
Режим работы	круглосуточный
Габаритные размеры	18 х 93 х 62 мм
Вес	0.07 кг
